文章來源：智成電子 人氣： 3,363 發表時間： 01-29

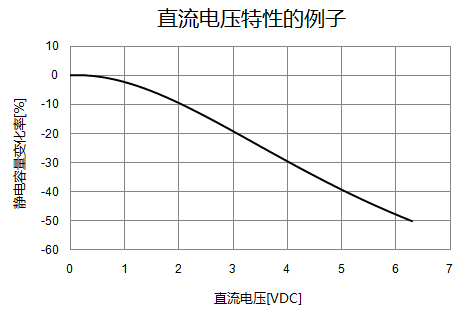

對于在陶瓷電容器中又被分類為高誘電率系列的電容器(B/X5R、R/X7R特性)，由于施加直流電壓，其靜電容量有時會不同于標稱值，因此應特別注意。
*根據產品其容量變化率有所不同。

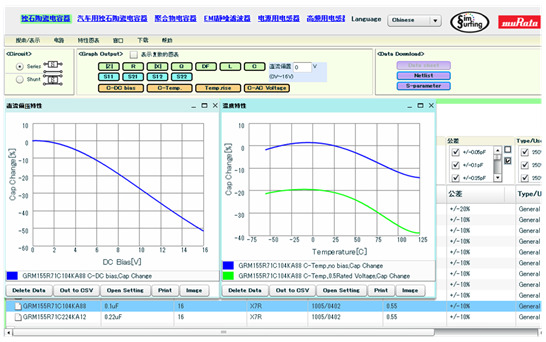

可以通過軟件來確認偏壓特性、溫度特性以及頻率特性。(SimSurfing)
SimSurfing
使用方法
關于DC偏壓特性的原理
陶瓷電容器中的高誘電率系列電容器，現在主要使用以BaTiO3 (鈦酸鋇) 作為主要成分的電介質。

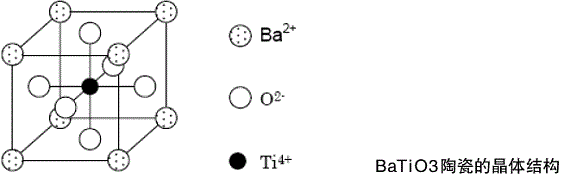

BaTiO3具有如下圖所示的鈣鈦礦 (perovskite) 形的晶體結構，在居里溫度以上時，為立方晶體 (cubic) ，Ba2+離子位于頂點，O2-離子位于表面中心，Ti4+離子位于立方體中心的位置。
上圖是在居里溫度 (約125℃) 以上時的立方晶體 (cubic) 的晶體結構，在此溫度以下的常溫領域，向一個軸 (C軸) 延長，其他軸略微縮短的正方體 (tetragonal) 晶體結構。

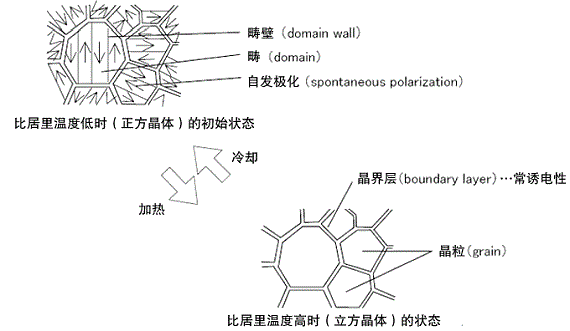

此時，作為Ti4+離子在結晶單位的延長方向上發生了偏移的結果，產生極化，不過，這個極化即使在沒有外部電場或電壓的情況下也會產生，因此，稱為自發極化 (spontaneous polarization) 。
像這樣，具有自發極化，而且可以根據外部電場轉變自發極化的朝向的特性，被稱為強誘電型 (ferro electricity) 。
與單位體積內的自發極化的相轉變相同的是電容率，可視為靜電容量進行觀測。
當沒有外加直流電壓時，自發極化為隨機取向狀態，但當從外部施加直流電壓時，由于電介質中的自發極化受到電場方向的束縛，因此不易發生自發極化時的自由相轉變。
其結果導致，得到的靜電容量較施加偏壓前低。
這就是當施加了直流電壓后，靜電容量降低的原理。
此外，對于溫度補償用電容器 (CH、C0G特性等) ，以常誘電性陶瓷作為主要原料，靜電容量不因直流電壓特性而發生變化。
