村田murata供應商智成電子介紹NFC電路所使用的村田電感器，近年來，搭載NFC功能的智能手機機種越來越多。因此，本次將介紹NFC。

（1）村田murata智成電子的這款NFC（Near Field Communication）即近距離無線通信，靠近同樣安裝NFC功能的設備，在幾厘米左右的短距離內能夠進行通信的功能。與Bluetooth^?和WiFi等其他無線通信相比，NFC的數據傳輸速度較慢，用于小數據傳輸。事實上，NFC還用于智能手機、可穿戴設備終端上的支付服務、WiFi設定、Bluetooth^?配對設定。在發揮NFC功能的電路中，電感器是必不可少的。下面介紹NFC電路所使用電感器的必要特性和產品。

（2）村田murata品牌NFC用電感器的必要特性：ANFC電路由NFC的IC、LC濾波器、匹配電路、天線構成。

LC濾波器具有低通濾波器的作用，從IC發出的信號中，除去通信不需要的高頻成分。但是由于后段的匹配電路和電路上距離較近，所以LC濾波器的常數會對匹配有影響。因此，用于LC濾波器上的電感器的電感值要求具有窄公差。同理也希望用于LC濾波器的電感器的電感值不依賴于電流值。

此外，由于電路中的元件產生損耗，為了不產生無謂的電量損耗，要求電感器具有低損耗。具體來說，由于13.56MHz的AC電流NFC電路中流通，所以該頻率的ACR*1低是很重要的。

(3)村田murata供應商智成電子介紹NFC用電感器：LQW、LQM系列

下面介紹可用于NFC電路的電感器：LQW18CN系列、LQW15CN系列、LQM18JN系列。

由于電感器的電流值發生變化，電感值也會發生變化。如圖2所示，LQW18CN系列對于AC電流的電感值依存性非常小。因此，即使NFC電路流通的AC電流變大，特性也不會發生很大變化。此外，如圖3 所示，即使是大電流也能保持低ACR。

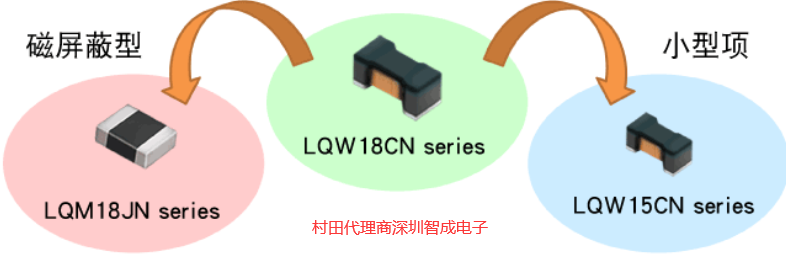

LQW15CN系列是LQW18CN系列的小型產品。村田murata供應商智成電子此外還提供磁屏蔽型LQM18JN系列新產品。

村田murata電感LQW18CN系列常用規格型號如下

型號 L尺寸 W尺寸 T尺寸 尺寸代碼 inch (mm) 電感值 電感徝偏差 額定電流 (Itemp) Rdc (max.) SRF (min.)
LQW18CN15NJ0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 15nH ±5% 2200mA 0.025Ω 2000MHz
LQW18CN33NJ0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 33nH ±5% 1700mA 0.035Ω 1800MHz
LQW18CN4N9D0H# 1.6 ±0.15mm 0.8 ±0.15mm 0.8 ±0.15mm 0603 (1608) 4.9nH ±0.5nH 2600mA 0.015Ω 2300MHz

村田murata電感LQW15CN系列常用規格型號如下

型號 L尺寸 W尺寸 T尺寸 尺寸代碼 inch (mm) 電感值 電感徝偏差 額定電流 (Itemp) Rdc (max.) SRF (min.)
LQW15CN18NJ00# 1.0 ±0.1mm 0.55 ±0.1mm 0.5 ±0.1mm 0402 (1005) 18nH ±5% 1400mA 0.046Ω 3000MHz
LQW15CN18NJ0Z# 1.0 ±0.1mm 0.55 ±0.1mm 0.5 ±0.1mm 0402 (1005) 18nH ±5% 1400mA 0.046Ω 3000MHz
LQW15CN1R0M10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 1000nH ±20% 270mA 0.94Ω 120MHz
LQW15CN1R5M10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 1500nH ±20% 190mA 1.5Ω 120MHz
LQW15CN20NJ10# 1.0 ±0.1mm 0.6 ±0.05mm 0.5 ±0.1mm 0402 (1005) 20nH ±5% 2200mA 0.028Ω 3000MHz

村田murata電感LQW18JN系列常用規格型號如下

型號 L尺寸 W尺寸 T尺寸 尺寸代碼 inch (mm) 電感值 電感徝偏差 額定電流 (Itemp) Rdc (max.) SRF (min.) 系列名
LQM18JNR10J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 100nH ±5% 650mA 0.5125Ω 200MHz LQM18JN_00
LQM18JNR12J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 120nH ±5% 610mA 0.5875Ω 150MHz LQM18JN_00
LQM18JNR16J00# 1.6 ±0.15mm 0.8 ±0.15mm 0.55 ±0.10mm 0603 (1608) 160nH ±5% 550mA 0.75Ω 100MHz LQM18JN_00

（4）村田murata不平衡電路的NFC

談到NFC電路，一般來說是圖1的平衡電路，也有如圖4所示連接不平衡電路使用的情況。此時，需要在匹配電路和天線間使用巴倫器進行平衡-不平衡的轉換。在此可使用的巴倫器有DXW21BN系列。DXW21BN系列可用于浮動型、變壓器型，但是事實上NFC電路中多用變壓器型。

村田murata電感DXW21BN系列常用規格型號如下

型號 頻率范圍 端口阻抗 插入損耗 共模抑制比(min.) 額定功率 額定電壓 額定電流 尺寸代碼(單位為mm) 厚度
DXW21BN2511N# 13.56MHz 25Ω – 25Ω 1.0dB max.(at Freq. Range) 40dB 20Vdc 250mA 2012 1.2mm
DXW21BN7511S# 1GHz to 1.5GHz 75Ω – 75Ω 1.4dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BN7511T# 50MHz to 1200MHz 75Ω – 75Ω 50 to 870MHz:1.0dB max.(at Freq. Range),870 to 1200MHz:1.2dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BZ7511S# 1GHz to 1.5GHz 75Ω – 75Ω 1.4dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21BZ7511T# 50MHz to 870MHz 75Ω – 75Ω 1.0dB max.(at Freq. Range) 20dB 27dBm 20Vdc 2012 1.2mm
DXW21HN5011B# 100MHz to 1000MHz 50Ω – 50Ω 1.0dB max.(at Freq. Range) 10dB 20Vdc 2012 0.9mm

（5）村田murata供應商智成電子總結

NFC需要LC濾波器用電感器、不平衡電路轉換用巴倫器等。為滿足這些需求，村田murata供應商智成電子提供LQW、LQM系列和DXW21BN系列等產品陣容，也提供各種元件方案。

以上就是本文的全部?jī)?nèi)容，主要介紹了村田murata_NFC電路所使用的村田電感器介紹。如需要采購村田電容電感，歡迎聯系村田murata供應商智成電子13510639094微信同號。
