epcos代理深圳智成介紹epcos愛普科斯DC-DC轉換器的高絕緣強度的緊湊型 SMT變壓器參數介紹

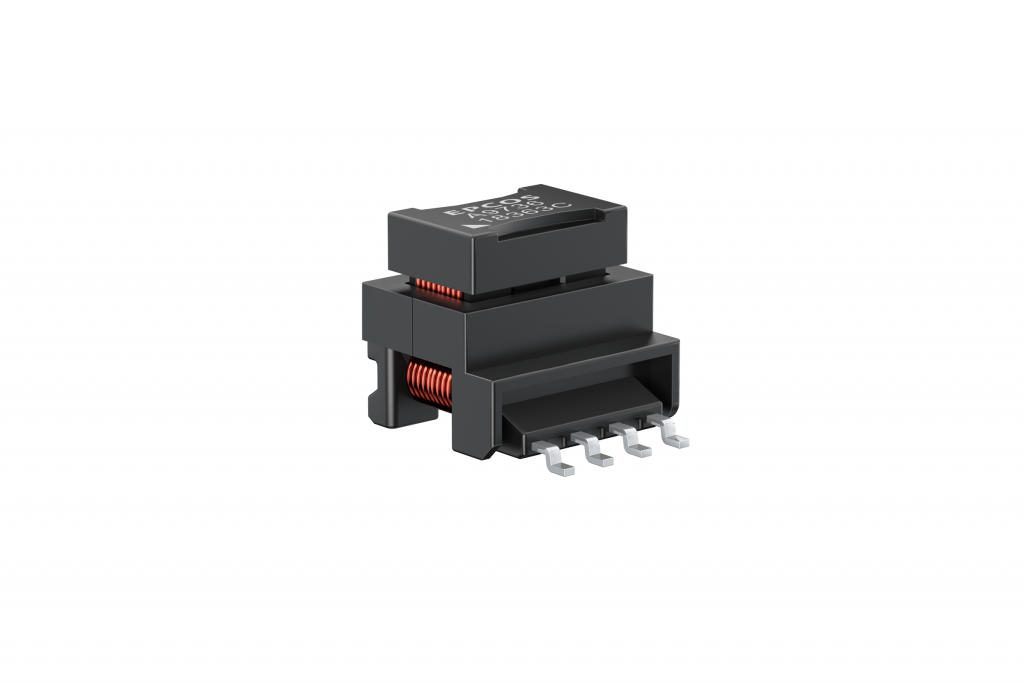

TDK-EPCOS集團推出新的具有高介電強度的緊湊型愛普科斯 (EPCOS) E13EMHV系列SMT變壓器。新系列元件廣泛適用于各種DC-DC轉換器拓撲，電隔離距離符合IEC 60664-1、61558-2-16標準，最高工作電壓為1000 V DC，可耐受的瞬態過電壓高達2500 V_peak，并且初級側和次級側之間的耐電壓高達3000 V AC（50 Hz，60 秒）。

其中B78308*A003型變壓器的尺寸僅為12.9 x 15.8 x 11.4 mm，可大幅節省空間，并且內部結構設計緊湊，滿足IEC 60664-1 標準（Np/Ns：最小空間距離為8.14 mm，最小爬電距離為11.2 mm）關于空間距離間隙和爬電距離的要求。

新元件中，有兩種類型適用于匝比為1 : 0.22 : 0.78 和 1 : 0.33 : 0.7反激類DC-DC轉換器，另有三種類型適用于匝比分別為1 : 1.07 和 1 : 1 : 0.57 : 2.14的推挽式和半橋式轉換器。變壓器的設計頻率范圍為100 kHz至500 kHz，耦合電容低至2 pF，允許工作溫度范圍為-40 °C至+150 °C。此外，新的愛普科斯 (EPCOS) 變壓器系列的元器件均符合AEC-Q200 Rev. D標準，廣泛適用于電動汽車和工業電子裝置中的各種DC-DC轉換器拓撲和柵極驅動器電路。

愛普科斯 (EPCOS) E13EMHV系列SMT變壓器主要特點和優勢

• 初級/次級側之間的耐電壓高達3000 V AC（50 Hz，60 秒，工作電壓最高達1000 V DC
• 緊湊尺寸：12.9 x 15.8 x 11.4 mm
• 空間距離和爬電距離符合IEC 60664-1標準
• 符合AEC-Q200 Rev. D標準

愛普科斯 (EPCOS) E13EMHV系列SMT變壓器主要應用

• 電動汽車和工業電子裝置中的各種DC-DC轉換器拓撲和柵極驅動器電路
