日本TDK代理商智成電子介紹TDK品牌CeraLink 電容器各項參數

TDK品牌CeraLink 電容器開發背景介紹

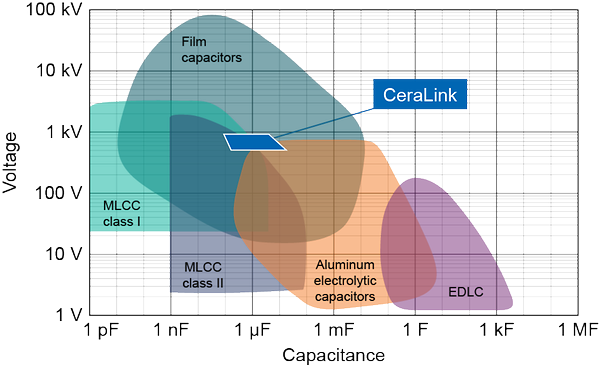

電容器技術有若干種，而且各具優勢。電容器選型時主要考慮的參數有電容、工作電壓、工作溫度范圍、電流和寄生電容。TDK代理商智成電告訴你如果有別的特別要求，例如空間狹小、特殊的PCB板材料（IMS等）或快速切換寬帶隙(WBG)半導體等，則可快速決定挑選瓷器電容器。作為SMD（表面貼裝）型元件，它可滿足全部上述參數要求。

CeraLink電容器采用了一種帶銅內電極的新型陶瓷材料，專為高壓應用中的特定領域而設計。這種PLZT陶瓷（鋯鈦酸鉛鑭）材料賦予電容器獨特的性能表現，可在指定的工作電壓下達到峰值電容（正偏移）。

CeraLink電容器很好地平衡了大電流處理能力和電容值，相比于MLCC電容器，同類應用中所需的電容器數量更少，因此所需的總解決方案成本更低。這樣從系統層面進一步支持了電力電子的小型化，在性價比方面具有明顯的優勢。

TDK品牌CeraLink 電容器特點和反鐵電優勢

主要優勢	高頻條件下	高溫條件下
隨著直流電壓在0 V至Vop范圍內逐漸達到工作電壓（正偏移），電容值隨之增大，并達到最佳電容密度 (Vop & Top)	最佳頻率范圍：100 kHz至1 MHz	寬工作溫度范圍：最高達+150 °C（還適合SiC/ GaN）
紋波電流處理能力強	低損耗銅電極和適合高頻的后端，ESR極低	損耗低，ESR隨溫度升高而大幅降低
高可靠性，基于AEC-Q200標準認證	損耗低	由于材料選擇恰當，漏電流超低
兼容RoHS	無dV/dt限制	無熱失控
銅內電極材料的屬性非常適合高頻切換，損耗低，且支持高Imax的快速轉換率
通常自發熱小且熱自調節性能好，此外自發熱可支持CeraLink達到良好的性能溫度
采用標準的MLCC回流焊型材，支持表面貼裝

TDK品牌CeraLink 電容器的應用

TDK CeraLink電容器是一種非常緊湊的解決方案，廣泛適合緩沖器、濾波器、飛跨電容和直流支撐等各種場合。TDK代理商智成電子提醒您相比于傳統陶瓷電容器，CeraLink電容器在指定工作電壓下（正偏移行為）具有最大電容，甚至還增加了紋波電壓所占的比例，從而使非常適用于快速切換寬帶隙 (WBG) 半導體，比如SiC和GaN。關于電容器反鐵電行為的更多信息，請參見我們的《CeraLink技術指南》。

下面我們將介紹一些典型的用例。CeraLink的功能因應用本身而異。

電容在電機等驅動中的作用原理電路圖

CeraLink 電容器在汽車 – xEV中的高壓應用：輔助逆變器，（高壓壓縮機、高壓泵和高壓加熱器），車載充電器 (OBC)，DC/DC逆變器。

CeraLink 電容器工業能源的應用：驅動器，儲能系統，功率變換器，光伏逆變器，各類電源，比如不間斷電源 (UPS) 和隔離電源，SiC功率模塊。

TDK品牌CeraLink 電容器產品組合應用

1.產品組合TDK代理商智成電子提供兩種不同的片式元件選項。它們均PLZT陶瓷（鉛鑭鋯鈦酸）材料，符合RoHS指令，且采用銅內部電極。電容器的設計工作溫度為-40°C至+150°C，可選三種不同的電壓等級（VR 500 V/700 V/900 V）。

2.由于采用銀外電極和銀涂層銅引線框架，CeraLink LP、FA和SP系列的引線框架結構的導熱性極好，非?？煽俊?/p>

3.新的SMD系列專門針對電容密度進行了優化，并采用標準和軟端子保證可靠性。

TDK品牌CeraLink 電容器量產規格型號詳見下圖
